Conclusiones clave

• Conozca las 5 reglas de seguridad más críticas para operar a máquina de acero conformado en frío
• Comprenda por qué es importante la seguridad para los sistemas de perfilado de alta velocidad
• Obtenga conceptos claros y ejemplos de seguridad del mundo real
• Compare los sistemas de seguridad y elija la solución protectora adecuada
• Vea los parámetros reales de la máquina y cómo afectan la seguridad
• Aprenda cómo la automatización y el mantenimiento reducen los accidentes y el tiempo de inactividad
• Comprender cómo la seguridad mejora la eficiencia de la producción y la calidad del producto
• Descubra cómo los sistemas de control avanzados previenen modos de falla comunes

Introducción

Al trabajar con a máquina de acero conformado en frío, la velocidad y la precisión son los puntos de venta, pero la seguridad es la base. Estas máquinas funcionan a altas velocidades, procesan pesadas bobinas de acero y aplican una fuerza enorme. Un movimiento en falso puede causar lesiones graves, paradas de producción o daños costosos al equipo.

Según informes de seguridad de la industria, los accidentes de perfilado a menudo ocurren debido a una protección inadecuada, la falta de procedimientos de bloqueo o métodos de alimentación incorrectos. En muchos entornos de fabricación, los accidentes relacionados con los sistemas de perfilado representan 20%-30% de incidentes totales de líneas, especialmente durante el mantenimiento y la carga de bobinas.

Por eso reglas de seguridad inteligentes no son opcionales: son esenciales para una producción estable y una rentabilidad a largo plazo.

Por qué Máquina de acero conformado en frío La seguridad es única

Una máquina de acero conformada en frío se diferencia de la maquinaria ordinaria porque combina:

• Alta velocidad (hasta 45 metros por minuto o más)
• Alta presión (los rodillos ejercen una fuerza significativa)
• Material pesado (bobinas de acero que pesan entre cientos y miles de kilogramos)
• Operación continua (24/7 líneas de producción)

Estos factores hacen que la seguridad no sólo sea un requisito legal sino también un requisito de producción. Una línea segura reduce el tiempo de inactividad, aumenta el rendimiento y mejora la consistencia del producto.

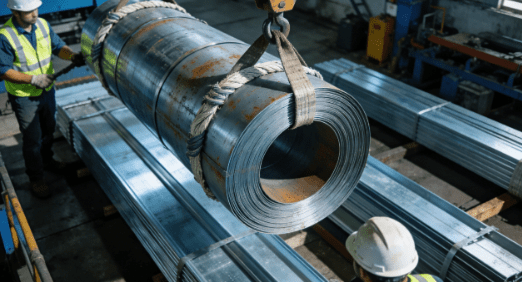

Regla de seguridad inteligente 1: manipulación segura de materiales y alimentación de bobinas

Por qué es importante la seguridad de la alimentación por bobina en conformado en frío

A máquina de acero conformado en frío procesa bobinas de acero pesadas. El sistema de alimentación de bobinas determina si la producción es estable y segura. Cuando las bobinas se cargan incorrectamente, toda la línea puede volverse inestable, lo que provoca un desenrollado repentino de la bobina o un atasco de la máquina.

Concepto: Riesgo de desenrollado de la bobina

El desenrollado de la bobina ocurre cuando falla el control de tensión o la bobina se carga incorrectamente. Esto puede provocar una rápida liberación de acero, creando proyectiles peligrosos y una alimentación impredecible. Un sistema adecuado de manejo de bobinas incluye carros de bobina, frenos de bobina y control de tensión.

Componentes clave de seguridad

• Grúa de carga de bobinas con interruptor de límite de seguridad
• Sistema de control de tensión
• Protector protector para zona de desenrollado
• Sensores de detección de extremos de bobinas

Procedimientos prácticos de manipulación de bobinas

Un procedimiento de carga segura de bobinas normalmente incluye:

1. Inspección de embalajes y bordes de bobinas
2. Usar un carro de bobina para mover la bobina a su posición
3. Bloquear la bobina en su lugar con un sistema de frenos
4. Confirmar la correcta alineación antes de alimentar

Caso del mundo real: prevención de accidentes por alimentación de bobinas

En una fábrica que producía perfiles de acero en forma de L, se produjo un accidente de alimentación de la bobina cuando la bobina se deslizó durante la carga. Después de implementar un freno de bobina y agregar una guía de alineación de bobina, la fábrica no informó incidentes relacionados con la bobina durante 18 meses. Esto demuestra que las simples actualizaciones mecánicas pueden ofrecer espectaculares mejoras de seguridad.

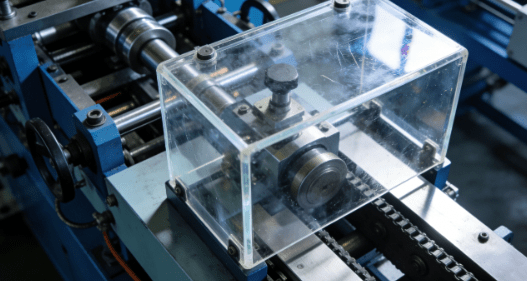

Regla de seguridad inteligente 2: Protección y bloqueo para el conformado por rollo a alta velocidad

La protección es la “barrera de seguridad invisible”

A máquina de acero conformado en frío puede funcionar a 45 m/min o más y los rodillos ejercen una fuerte presión. Sin una protección adecuada, los operadores pueden estar expuestos a riesgos de aplastamiento. La protección evita que las manos y la ropa entren en zonas peligrosas.

Concepto: Seguridad “Punto de Operación”

El punto de operación es donde el acero se moldea mediante rodillos. Esta es la zona más peligrosa. La instalación de barreras físicas y enclavamientos es esencial para evitar la entrada accidental durante la operación.

Medidas prácticas de protección

• Protectores de rodillos
• Botones de parada de emergencia en múltiples posiciones
• Interruptores de bloqueo en puertas y cubiertas
• Luces visuales de advertencia y alarmas

Protección versus sensores de seguridad

Vigilancia es una barrera física, mientras sensores de seguridad son un método de detección. Para máxima seguridad, ambos deben usarse juntos. Los sensores de seguridad pueden detener la máquina cuando se abre una protección, pero la barrera física impide el acceso directo.

Regla de Seguridad Inteligente 3: Seguridad del Sistema de Control y Monitoreo Automatizado

Por qué la automatización mejora la seguridad

Las máquinas modernas de acero conformado en frío suelen contar con sistemas de control PLC y pantallas táctiles HMI. La automatización no sólo mejora la productividad sino que también reduce el error humano. Cuando el sistema de control puede detectar presión o velocidad anormales, puede detener la máquina instantáneamente.

Concepto: “Enclavamientos de seguridad”

Los enclavamientos de seguridad impiden el funcionamiento si la puerta de la máquina está abierta o si la protección no está instalada correctamente. Esto garantiza que la máquina no pueda funcionar en condiciones inseguras.

Funciones de seguridad inteligentes

• Apagado automático por sobrecarga
• Alertas de error en tiempo real
• Registro de datos de producción (para análisis de seguridad)
• Registro de alarmas y seguimiento de incidentes históricos

Ejemplo: Lógica de seguridad del PLC en acción

En una línea de perfilado en forma de W, el PLC está programado para detener la máquina si:

• La temperatura del rodillo supera el umbral
• La tasa de alimentación de materiales cae por debajo del valor establecido
• El control de tensión falla
• Se activa la parada de emergencia

Esta lógica reduce el riesgo de fallas catastróficas.

Regla de seguridad inteligente 4: Procedimientos de emergencia y capacitación de operadores

Por qué la formación es una inversión en seguridad

Muchos accidentes se producen por una formación inadecuada. Una fábrica segura no se trata sólo de máquinas, sino de personas. Los operadores deben entender cómo detener la máquina, qué hacer cuando se atasca la bobina y cómo realizar procedimientos de bloqueo/etiquetado.

Concepto: “Bloqueo/Etiquetado”

Bloqueo/Etiquetado significa aislar la máquina de las fuentes de energía antes del mantenimiento. Esto evita arranques accidentales y protege al personal de mantenimiento.

Requisitos de formación

• Sesiones periódicas de formación en seguridad
• Sop claros para alimentación, parada y mantenimiento
• Señales de seguridad y advertencias visuales
• Simulaciones de simulacros de emergencia

Ejemplo de la vida real: la formación reduce los accidentes

Una fábrica que operaba producción de acero en forma de Z tenía una alta tasa de lesiones menores. Después de un programa de capacitación que incluyó bloqueo/etiquetado y reconocimiento de peligros, la tasa de incidentes cayó en 38% en seis meses.

Regla de seguridad inteligente 5: mantenimiento de rutina y monitoreo del desgaste

Por qué el mantenimiento previene accidentes

A máquina de acero conformado en frío funciona bajo alta presión y fricción constante. Si los rodillos, cojinetes o engranajes se desgastan, pueden provocar fallas repentinas. El mantenimiento regular reduce el riesgo y garantiza una calidad de producción constante.

Concepto: “Monitoreo del desgaste”

El monitoreo del desgaste significa verificar el estado, la lubricación y la alineación de la superficie del rodillo. Una pequeña desalineación puede causar graves problemas de producción y riesgos de seguridad.

Lista de verificación de mantenimiento

• Inspección de superficie del rodillo
• Lubricación de rodamientos
• Comprobación de la alineación de los engranajes
• Reemplazo de piezas desgastadas antes de fallar
• Limpieza de residuos y acumulación de polvo

Ejemplo: el desgaste del rodillo causa problemas de seguridad

Una fábrica que utilizaba una máquina perfiladora en forma de L informó paradas frecuentes debido al desgaste de los rodillos. Después de cambiar a rodillos de aleación de alta dureza con tratamiento de endurecimiento de superficies, mejoraron la confiabilidad y redujeron el riesgo de falla del rodillo.

Conceptos avanzados de seguridad para máquinas de acero conformado en frío

Concepto: “Nivel de seguridad de la máquina” (SIL / PL)

Las normas de seguridad industrial suelen utilizar niveles de integridad de seguridad (SIL) o niveles de rendimiento (PL) para medir la confiabilidad. Niveles más altos significan sistemas de seguridad más confiables. Para líneas de perfilado de alta velocidad, se recomienda un sistema de seguridad de nivel PLd o PLe.

Concepto: “Seguridad de la interfaz hombre-máquina”

La HMI debe diseñarse para un funcionamiento seguro:

• Borrar botones de inicio/parada
• Acciones confirmadas para operaciones peligrosas
• Protección de contraseña para la configuración
• Protocolos de anulación de paradas de emergencia

Comparación de sistemas de seguridad: manual versus automatizado

Sistemas de seguridad manuales

La seguridad manual depende de la disciplina del operador y del control humano. Es adecuado para la producción a pequeña escala, pero tiene un mayor riesgo de error humano.

Sistemas de seguridad automatizados

Los sistemas automatizados utilizan monitoreo PLC, enclavamientos y paradas de emergencia. Son ideales para producción de alta velocidad y ofrecen una mayor confiabilidad.

Tabla comparativa del sistema de seguridad

Sistema de seguridad	Ventajas	Desventajas	Mejor caso de uso
Protección manual	Sencillo, de bajo coste	Mayor riesgo de error humano	Líneas de pequeña escala
Protección de enclavamiento	Evita operaciones inseguras	Requiere mantenimiento	Líneas medianas-grandes
Seguridad PLC automatizada	Alta confiabilidad	Costo más alto	Producción de alta velocidad
Seguridad de doble canal	Protección redundante	Configuración compleja	Necesidades críticas de seguridad

Seguridad en diferentes aplicaciones de conformado por rollos

Formado por rollos de acero en forma de L Seguridad

Los perfiles en forma de L a menudo implican grandes anchos de bobina y una alta fuerza de formación. Los riesgos clave para la seguridad incluyen:

• Peligros de carga de bobinas
• Puntos de pellizco del rodillo
• Alto par y tensión

En forma de W y En forma de Z Seguridad en el conformado de rollos

Las líneas en forma de W y Z a menudo involucran múltiples estaciones de formación. Los desafíos de seguridad incluyen:

• Alineación de rodillos de varias etapas
• Complejidad en el manejo de materiales
• Mayores requisitos de automatización

Estudio de caso: Mejora de la seguridad en una línea de producción de 45 m/min

Una fábrica que producía perfiles de acero en forma de Z a 45 m/min tenía paradas frecuentes debido a la desalineación de la bobina y fallas de tensión. Después de actualizar:

• Control de tensión de la bobina
• Protección de enclavamiento
• Apagado automatizado PLC
• Plan de mantenimiento regular

Lograron:

• 18% reducción del tiempo de inactividad
• 25% reducción de la tasa de defectos
• Cero incidentes importantes de seguridad durante 24 meses

Esto demuestra que las mejoras de seguridad también impulsan la productividad.

Normas y cumplimiento de seguridad

Normas internacionales de seguridad que afectan a las máquinas de acero conformadas en frío

• ISO 12100 (Seguridad de las máquinas -evaluación de riesgos)
• ISO 13849 (Partes de sistemas de control relacionadas con la seguridad)
• directiva CE de maquinaria (Europa)
• Normas de seguridad de OSHA (EE. UU.)

Por qué el cumplimiento mejora el valor empresarial

El cumplimiento no sólo es legal, sino que aumenta:

• Confianza del cliente
• Fiabilidad de producción
• Acceso al mercado internacional

Costo de ignorar la seguridad: pérdidas ocultas

Ignorar la seguridad puede causar:

• Parada de producción
• Daños en el equipo
• Lesiones e indemnizaciones a los trabajadores
• Pérdida de reputación
• Primas de seguro más altas

Incluso si una fábrica evita accidentes, las malas prácticas de seguridad a menudo causan una menor eficiencia y mayores tasas de defectos.

Conclusión

A máquina de acero conformado en frío es una herramienta poderosa, pero requiere reglas de seguridad inteligentes para garantizar un funcionamiento estable y eficiente. Al centrarse en el manejo, protección, automatización, capacitación y mantenimiento de bobinas, puede reducir los accidentes, mejorar la calidad del producto y aumentar el tiempo de actividad de la producción.

La seguridad inteligente no es un coste, es una ventaja competitiva.

Preguntas frecuentes

¿qué diferencia la seguridad de las máquinas de acero conformado en frío de otras máquinas?

A máquina de acero conformado en frío combina alta velocidad, cargas pesadas y una fuerte presión. Sus factores de riesgo incluyen el desenrollado de la bobina, los puntos de pellizco del rodillo y el alto par. Por eso la seguridad debe integrarse tanto en el hardware como en el proceso.

¿cómo puedo reducir los accidentes en líneas de perfilado?

Puede reducir los accidentes implementando enclavamientos, instalando protectores, utilizando monitoreo automatizado y garantizando un mantenimiento regular. La formación de operadores también es esencial.

¿los enclavamientos de seguridad ralentizan la producción?

No. Los sistemas de seguridad modernos están diseñados para detener la máquina instantáneamente cuando sea necesario y reanudarla rápidamente después de solucionar problemas. Esto mejora la eficiencia general al evitar el tiempo de inactividad causado por accidentes.

¿Con qué frecuencia se debe inspeccionar una máquina de acero conformada en frío?

Una regla común son los controles rápidos diarios (protectores, sensores, lubricación) y las inspecciones detalladas mensuales (rodillos, rodamientos, alineación).

¿cuál es la forma más segura de manipular bobinas de acero?

Utilice un sistema de manipulación de bobinas adecuado, que incluya grúas, carros de bobinas y control de tensión. Asegúrese siempre de que la bobina esté fijada de forma segura antes de alimentarla.

¿Puede la automatización de la seguridad reducir los

Sí. La automatización mejora la estabilidad del proceso, reduce el error humano y garantiza parámetros de formación consistentes, lo que reduce los defectos y mejora la calidad del producto.

---
